Überwachung der Bewässerungssysteme
Überwachung und Verwaltung des Bewässerungssystems
Systembeschreibung
Das Unternehmen, das sich mit der Planung, Installation und Wartung von Bewässerungssystemen (einschließlich großer Flächen – Stadien, Parks, Hotelanlagen usw.) – befasst, fragte das Unternehmen „DDS“ mit einem Projekt zur Implementierung von Überwachung und Diagnose an wichtigen und abgelegenen Standorten. Nach der ursprünglichen Idee würde dieses System den Entwicklern einen unabhängigen Zugang zu technologischen Installationen ermöglichen (ohne die Verwendung von „Remote Desktops“, TeamViewer usw., unabhängig vom Bedienpersonal).
Offensichtliche Nachteile bestehender Systeme in der Überwachungsphase
- Probleme mit Kommunikationskanälen. Oft sind solche Objekte fern von der Zivilisation, es ist nicht immer möglich, eine Verbindung zum kabelgebundenen Internet herzustellen, und außerdem geben die Eigentümer aus Sicherheitsgründen oft keinen Zugriff auf ihre Netzwerke an Dritte.
- Die Organisation einer Remote-Station für den Dienstzugriff im SCAD erfordert den Kauf spezieller Module für einen vorhandenen Server, den Kauf einer zusätzlichen Laufzeitlizenz SCADA – ein System für eine Remote-Workstation.
- Das Fehlen einer obersten Ebene, auf der die Daten der Objekte organisiert werden. Wenn mehrere Objekte vorhanden sind, wird deren Überwachung umständlich und keine leichte Aufgabe.
- Die Anlagen wurden bereits in Betrieb genommen, so dass niemand die Arbeit der Geräte stören möchte.
- SCADA steuert nur die Automatisierung, es reicht jedoch nicht aus, um die Ursachen von Fehlfunktionen oder Funktionsstörungen zu verstehen. Für die Diagnose sollten Sie mit dem Softwaretool direkt auf den Bewässerungscontroller Acclima zugreifen können.

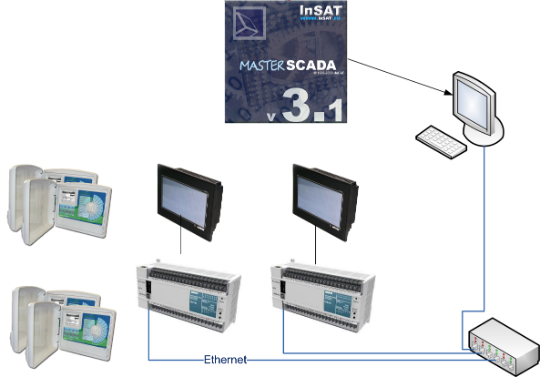

Projektkonfiguration vor der Verwendung von WebHMI
Eine typische Systemstruktur am Beispiel eines Hotelkomplexes umfasst zwei Schaltschränke für Bewässerungsanlagen mit Frequenzumrichter und Automatisierung mit folgenden Automatisierungsmitteln:
- SPS-OVEN 160 – 2 Positionen
- SP270 HMI-Panel OFEN 7 „- 2 Stück
- Bewässerungscontroller Acclima – 4 Stück
- MasterScada für eine Position

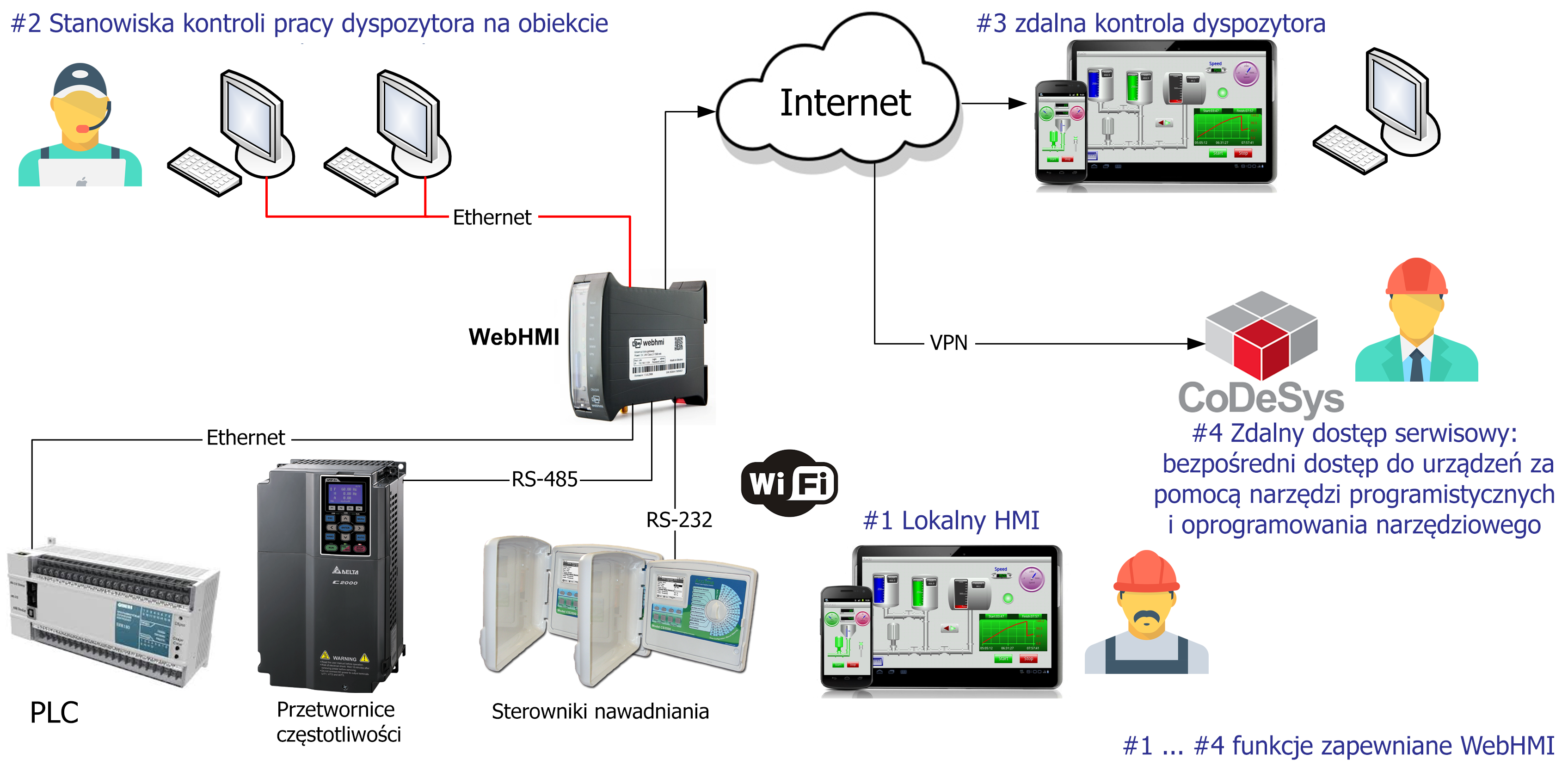

Projektkonfiguration nach dem Anwenden von WebHMI
WebHMI hat die Funktionen des SCADA-Systems erfolgreich kombiniert: Erstellen von Bildschirmen (Speicherschemas) für Statusüberwachung und -verwaltung, archivierte Diagramme und Trends, Benutzerscripts, automatische Benachrichtigungen per SMS sowie fertige Integrationsplattformen, die 3G, VPN unterstützen, mit der Möglichkeit, den Remote-Service-Zugriff einfach zu organisieren System (nicht nur für das WebHMI-Projekt, sondern auch für Geräte, die sich außerhalb befinden – SPS, Frequenzumrichter usw.).
Diese und andere Funktionen ermöglichten den effektivsten Einsatz von WebHMI-
Integrationscontrollern auf Client-Anlagen.
Zusätzliche vorteile
Die Anwendung von WebHMI ermöglichte nicht nur die effektive Ausführung der Task (unabhängige Fernüberwachung des Installationsstatus), sondern auch die Zusammensetzung der Automatisierung für neue, vom Kunden implementierte Bewässerungssysteme optimiert werden, und es wurde Geld gespart, indem 2 Bediengeräte und SCADA-Systeme aus der Spezifikation herausgenommen wurden. Die Arbeit mit dem Projekt wird vereinfacht. Es ist nicht erforderlich, die Bediengeräte separat zu programmieren und das SCADA-System einzusetzen. Alles kann mit nur einem Gerät – WebHMI – erledigt werden. Zukünftig plant der Kunde, auf die Verwendung der SPS zu verzichten, indem er die gesamte Logik auf die WebHMI-Skripts überträgt.
Durch die Fernüberwachung konnte der Kunde die Kosten senken und die Systemleistung verbessern, indem er die Reisekosten senkte, Ressourcen einplante und schnell auf Notfallsituationen reagierte.
Somit löst nur ein Gerät die Probleme in Bezug auf Kommunikation, Visualisierung, Steuerung, Überwachung und Servicezugang vollständig.
